Tìm hiểu cấu tạo của máy cắt chân không VCB LS

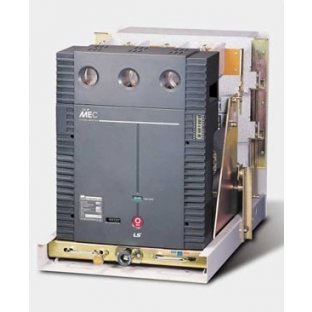

Máy cắt chân không VCB LS là máy ngắt hồ quang dập tắt trong môi trường chân không bằng cách tạo ra quãng đứt trong mạch điện ở chân không cao.

Cấu tạo của máy cắt chân không VCB LS

Máy cắt chân không VCB LS được thiết kế bao gồm những bộ phận chính dưới đây:

Tìm hiểu cấu tạo của máy cắt chân không VCB LS

Mạch vòng dẫn điện

Làm nhiệm vụ dẫn điện vào và lấy điện ra của máy cắt. Trong mạch vòng dẫn điện được chia thành 3 bộ phận nhỏ là thanh dẫn động và thanh dẫn tĩnh, đầu nối, tiếp điểm.

+ Thanh dẫn động, thanh dẫn tĩnh: làm bằng đồng có tiết diện hình tròn và hình chữ nhật.

+ Đầu nối: Sử dụng bu lông và ốc vít nhằm tạo ra lực ép cần thiết để điện trở tiếp xúc nhỏ hơn giá trị cho phép.

+ Tiếp điểm: được làm bằng đồng cadini và chọn tiếp điểm tiếp xúc mặt hình nón cụt với dòng điện định mức 1000A. Đây là bộ phận quan trọng của khí cụ điện.

Buồng dập hồ quang

Buồng dập hồ quang là một buồng kín có độ chân không cao chứa tiếp điểm tĩnh và tiếp điểm động. Đối với máy cắt chân không đây là bộ phận quan trọng nhất bởi khi đóng cắt hồ quang phát sinh nó sẽ dập tắt trong môi trường chân không này.

Cơ cấu truyền động

Sử dụng cơ cấu truyền lực đồng thời kết hợp với việc sử dụng nam châm điện thực hiện thao tác đóng ngắt.

Kết cấu bộ phận dẫn điện

Mỗi pha sử dụng một dập hồ quang nên việc tính toán cách điện giữa các pha chỉ cần tính toán ở đầu vào và đầu ra. Cách điện ở các bộ phận mang điện với đất ta chọn kết cấu sứ trụ.

Hy vọng bài viết trên đây giúp bạn hiểu rõ hơn về cấu tạo của thiết bị đóng cắt chân không – VCB LS.
