Thông số PID và cách cài đặt đối với biến tần LS IG5A

Thông số PID và cách cài đặt đối với biến tần LS IG5A

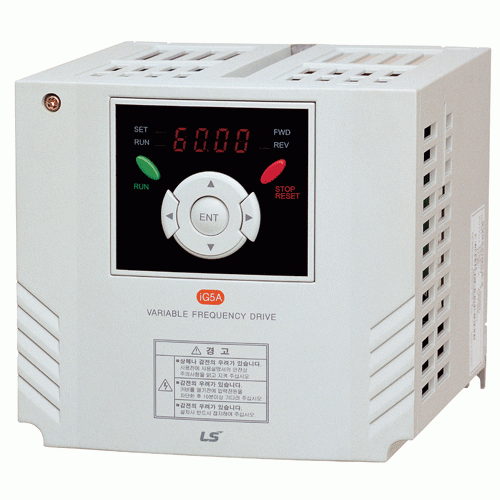

Biến tần LS IG5A là khí cụ điện thường sử dụng trong công nghiệp có nhiệm vụ làm thay đổi tần số dòng điện. Trong đó, dòng biến tần LS IG5A ra đời với nhiều chức năng được nâng cấp như: kích thước nhỏ gọn, tạo ra momen lớn, đặc biệt biến tần được mở rộng lên tới 7.5kW.

Để giúp bạn hiểu rõ hơn về biến tần LS IG5A, cùng Thiết bị điện LS tìm hiểu về thông số PID và cách cài đặt chi tiết nhất qua bài viết này. Mời các bạn cùng theo dõi nhé!

Cách cài đặt biến tần LS IG5A

Cài đặt biến tần đúng cách là biến tần có thể điều khiển động cơ bơm nước nhằm duy trì áp suất đường ống đạt được giá trị cài đặt – giá trị này bằng chiết áp bên ngoài.

Bước 1: Trước khi cài đặt biến tần cần lắp đặt phần cứng biến tần hoàn chỉnh được lắp đặt theo sơ đồ dưới đây. Trong đó, sử dụng chiết áp có giá trị khoảng 10kohm đấy vào chân V1 nhằm lựa chọn giá trị Setpoint – đây là giá trị áp suất mà đường ống cần duy trì. Tiếp đó, sử dụng cảm biến áp suất đưa về 0-20mA đấu vào chân 1 của biến tần.

Thông số PID và cách cài đặt đối với biến tần LS IG5A

Thông số PID và cách cài đặt đối với biến tần LS IG5A

Bước 2: Cài các tham số cơ bản của biến tần bằng cách sử dụng điều khiển on/of tại cổng P1.

Bước 3: Cài đặt tham số PID

  • Tại thông số kích hoạt biến tần chạy ở chế độ PID – H49 cài đặt ở giá trị 1.
  • Thông số chọn tín hiệu so sánh hồi tiếp Input I(0-20mA) – H50 đặt ở giá trị 0.
  • Hệ số P – H51: giá trị mặc định
  • Hệ số I – H52: giá trị mặc định .
  • Hệ số H – H53: giá trị mặc định.
  • Điều khiển chế độ PID thông thường H54: cài đặt ở giá trị 0.
  • Thông số H55 và H56 để ở giá trị mặc định.
  • Giá trị tham chiếu Setpoit từ cổng V1 (0 – 10V) – H57 cài đặt ở giá trị 2. Có thể dùng chiết áp để thay đổi giá trị tham số Setpoit này.
  • Đơn vị hiển thị là Hz – H58: chọn giá trị cài đặt là 0.

Một số lưu ý khi cài đặt biến tần LS IG5A

Một số lưu ý khi cài đặt biến tần LS IG5A

Một số lưu ý khi cài đặt biến tần LS IG5A

Giá trị các thông số còn tùy thuộc vào hệ thống mà lựa chọn giá trị cho phù hợp.

Trước khi chạy cần kiểm tra hai thông số: REF- giá trị Setpoint và FBK – giá trị hồi tiếp từi cảm biến đưa về.
