Aptomat LS Hàn Quốc là khí cụ điện có chức năng tự động đóng cắt mạch điện khi phát hiện sự cố trong hệ thống như: quá tải, ngắn mạch, sụt áp hoặc hiện tượng dòng dò. Aptomat LS Hàn Quốc được phân thành nhiều loại tùy theo cấu tạo và chức năng khác nhau:

  • Aptomat chống quá tải, sụt áp: MCB, MCCB.
  • Aptomat chống dò, chống giật: RCCB, ELCB, RCBO.

Cấu tạo của aptomat LS Hàn Quốc

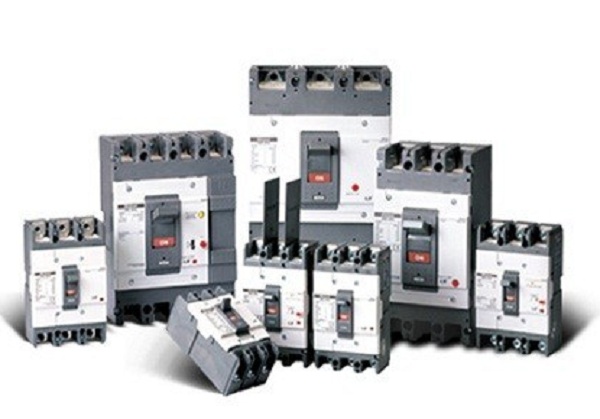

Tìm hiểu cấu tạo và cách phân loại aptomat LS Hàn Quốc

Tìm hiểu cấu tạo và cách phân loại aptomat LS Hàn Quốc

Aptomat Hàn Quốc được cấu tạo gồm 3 bộ phận chính là tiếp điểm, hộp dập hồ quang, cơ cấu truyền động cắt CB và móc bảo vệ. Trong đó:

+ Tiếp điểm: được chia thành hai loại:

  • Loại có hai cấp tiếp điểm: tiếp điểm chính và hồ quang – loại này ứng dụng cho những tải có công suất nhỏ.
  • Loại có ba cấp tiếp điểm: tiếp điểm chính, tiếp điểm phụ và hồ quang – loại này thường sử dụng cho tải có công suất lớn và trung.

Tại tiếp điểm, khi nguồn điện được cấp tiếp điểm hồ quang đóng. Sau đó đến tiếp điểm phụ và cuối cùng là tiếp điểm chính và ngược lại khi ngắt mạch điện. Đối với tải có công suất lớn sử dụng thêm tiếp điểm phụ nhằm đảm bảo hồ quang cháy lan sang tiếp điểm chính.

+ Hộp dập hồ quang: được cấu tạo gồm những tấm thép xếp thành lưới ngăn. Để phân chia hồ quang thành nhiều đoạn ngắn đảm bảo công việc dập tắt hồ quang diễn ra dễ dàng hơn. Trong đó, hộp dập hồ quang được chia thành 2 kiểu chính. Kiểu nửa kín được đặt trong vỏ kín và có lỗ thoát khí và kiểu hở. Kiểu nửa kín dùng cắt dòng điện nhỏ hơn 50KA. Kiểu hở dùng với dòng cắt lơn hơn 50KA hoặc dùng cho điện cao áp.

+ Cơ cấu truyền động cắt CB: có hai cách đóng cắt là bằng tay và bằng cơ điện. Với cơ cấu truyền động cắt bằng tay có dòng điện định mức nhỏ hơn 600A. Trường hợp cơ cấu truyền động đóng cắt bằng cơ điện đóng cắt được dòng điện có công suất lơn có thể đạt tới 1000A.

+ Móc bảo vệ: Đây chính là bộ phận quan trọng giúp CB tự động cắt  khi mạch điện có sự cố quá dòng , quá tải, ngắn mạch, dòng dò, hay sụt áp.

Cách phân loại aptomat LS Hàn Quốc

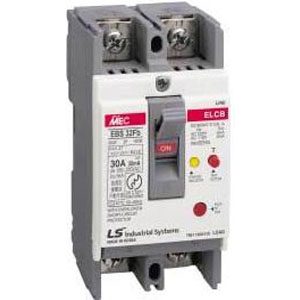

Aptomat LS Hàn Quốc chống giật ELCB

Aptomat LS Hàn Quốc chống giật ELCB

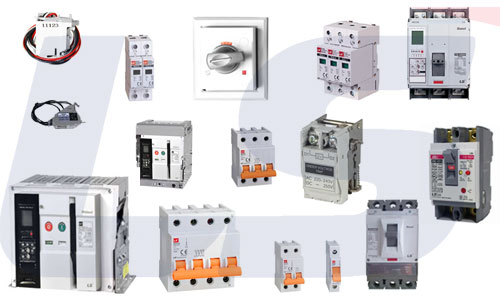

Aptomat LS Hàn Quốc được chia thành 5 loại chính cùng chức năng khác nhau bao gồm:

+ MCB LS: viết tắt của Miniature Circuit Breaker là aptomnat tép dùng cho thiết bị điện có phụ tải nhỏ thường chỉ đóng cắt được dòng điện 100A.

+ MCCB LS: viết tắt của Moulded case ciricuit breaker là aptomat khối dùng trong mạng hạ áp, có dòng cắt lớn lên tới 80KA.

+ RCCB LS : viết tắt của Residual Current Circuit Breaker. Có chức năng đóng cắt và bảo vệ chống rò, chống giật. Loại này có kích thước cỡ MCB 2P hoặc 4P.

+ RCBO LS : viết tắt của Residual Current Circuit Breaker with Overcurrent Protection. Cũng giống như RCCB làm nhiệm vụ chống dò, chống giật. Nhưng có kích thước cỡ MCB 2P và có thêm bảo vệ quá dòng.

+ ELCB LS: viết tắt của Earth Leakage Circuit Breaker làm nhiệm vụ chống rò, loại này chính là MCB hoặc MCCB bình thường được gắn thêm bộ cảm biến dòng dò. Loại này vừa bảo vệ ngắn mạch, quá tải vừa bảo vệ dòng dò nên giá thành cao hơn.
