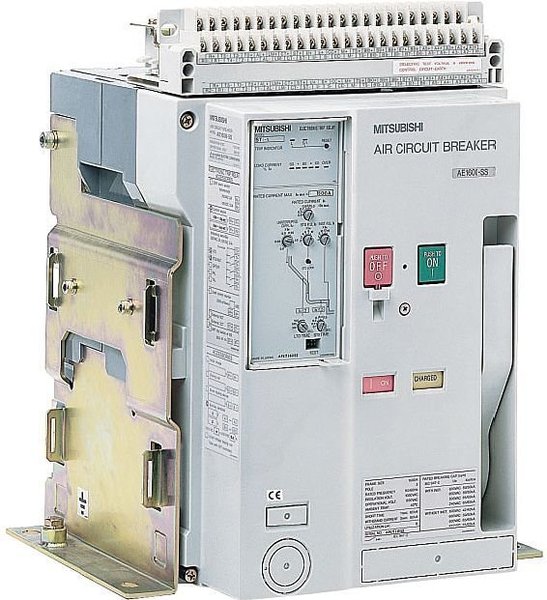

may-cat-acb

Máy cắt không khí là gì? Cách sử dụng ACB LS như thế nào?

Máy cắt không khí?

Máy cắt không khí là thiết bị điện làm nhiệm vụ đóng cắt và bảo vệ dòng điện trước những sự cố quá tải hay ngắn mạch.

Máy cắt không khí?

Máy cắt không khí?

Đặc điểm của máy cắt không khí ACB LS

  • Máy cắt không khí ACB LS có cấu tạo khá phức tạp nhưng về công nghệ lại khá đơn giản.
  • Việc bảo trì, bảo dưỡng máy cắt không khí ACB khá phức tạp bởi buồng dập hồ quang được cấu tạo theo kiểu khí nén kết hợp các tấm ngăn được làm từ thủy tinh hữu cơ. Các lá thép được xẻ rãnh theo hình chữ V, các cuộn dây tạo từ trường để kéo dài hồ quang.
  • ACB LS được người tiêu dùng ưa chuộng do sử dụng dễ dàng, giá thành sản phẩm khá phải chăng phù hợp đa số người tiêu dùng.

Cách sử dụng máy cắt không khí ACB LS

Cách sử dụng máy cắt không khí ACB LS

Cách sử dụng máy cắt không khí ACB LS

 Máy cắt không khí ACB LS được hoạt động theo sơ đồ hình vẽ trên. Trong đó:

  • a: sơ đồ nguyên tắc.
  • b: cách thổi hồ quang khi cắt.
  • 1: ngăn truyền động.
  • 2: píttong truyền động.
  • 3, 8: đầu tiếp xúc tĩnh.
  • 4, 9: cực bắt dây.
  • 5: đầu tiếp xúc trượt.
  • 6: ngăn dập hồ quang.
  • 7: đầu tiếp xúc động.
  • 10: nắp qui lát.
  • 11: lỗ thoát khí.
  • 12: nắp.
  • 13, 14: tiếp điểm phụ thuận và nghịch.

Theo sơ đồ trên: Ngăn dập hồ quang ở trên, ngăn truyền động 1 ở phần dưới của máy cắt. Khí nén ùng để cắt đi qua van K2 vào ngăn dập hồ quang và đẩy pittong truyền động 2 đi xuống phía dưới. Ở thời điểm này, đầu tiếp xúc khởi động 7 rời khỏi đầu tiếp xúc tĩnh 8 làm xuất hiện hồ quang. Tạo ra luồng khi mạnh được đẩy qua đầu tiếp xúc tĩnh 8 lên nắp qui lát 10 và thoát ra lỗ 11. Hồ quang bị tắt.

Để thực hiện thao tác đóng cắt ACB LS: ta mở van 1 để đưa luồng khí vào ngăn truyền động 1. Pittong 2 được đẩy lên vị trí phía trên. Tại lúc này, mạch điện sẽ được nối liền theo thứ tự các vị trí: 9, 12, 7, 5, 3 và 4. Ở vị trí 13,14 lúc này thực hiện nhiệm vụ báo vị trí đóng cắt của máy cắt không khí ACB LS. Các điểm nút C và Đ để đóng và cắt máy cắt từ xa.

Máy cắt không khí ACB LS được hoạt động theo nguyên lý: máy cắt điện không khí dùng luồng không khí nén để thổi tắt hồ quang. Quá trình dập tắt hồ quang của máy cắt ACB LS diễn ra rất nhanh bởi không cần thời gian để tạo ra sản phẩm khí như máy cắt dầu. Thời gian hoạt động của ACB LS vào khoảng 0.05 – 0.07 giây

Máy cắt ACB LS có nhược điểm là đòi hỏi hệ thống nén khí để cấp dòng không khí nèn đi vào ngăn dập hồ quang và áp suất cần đạt tới 8-20 atm để đưa vào kênh đóng và cắt.
