Reylay nhiệt là gì? Cách lựa chọn relay nhiệt LS

Relay nhiệt là gì?

Khái niệm: relay nhiệt là khí cụ đóng cắt làm nhiệm vụ bảo vệ động cơ và mạch điện không bị quá tải. Relay nhiệt không tác động tức thời cần thời gian chờ để phát nóng. Thời gian tác động này trong khoảng thời gian từ vài giây đến vài phút. Do đó, relay nhiệt không dùng để bảo vệ ngắn mạch.

Relay nhiệt hoạt được hoạt động dựa trên tác dụng nhiệt của dòng điện nhờ phiến kim loại kép thường được cấu tạo bằng đồng thau hoặc thép crom. Khi cấp điện dòng điện đốt nóng phiến kim loại kép sẽ uốn về phía thanh có hệ số giãn nở nhỏ hơn.

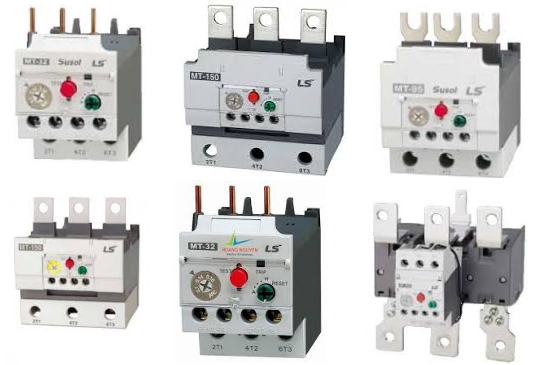

Reylay nhiệt là gì? Cách lựa chọn relay nhiệt LS

Cách lựa chọn relay nhiệt LS

Khi lựa chọn relay nhiệt nói chung và relay nhiệt LS mọi người có chung thắc mắc là làm sao để lựa chọn được loại phù hợp đảm bảo chất lượng, độ bền, hiệu quả sử dụng. Khi lựa chọn relay nhiệt, cần lưu ý một số gạch đầu dòng sau:

• Dòng làm việc: Mỗi loại relay nhiệt đều tương thích với một contactor tương ứng do đó cần lựa chọn dòng sản phẩm phù hợp với contactor.
• Tính toán dòng làm việc định mức của động cơ dựa theo công thức sau:

Idm = ltt x 2

Iccb = Idm x 2

Ict = (1,2 -1,5) Idm

Để hiểu rõ hơn ta cùng tìm hiểu qua ví dụ sau:

Ta có tải động cơ 3 pha: 380V, 3kW áp dụng công thức trên ta được:

Itt = P/(1,73 x 380 x 0,85) với hệ số cosphi là 0,85. Với P = 3kW ta được Itt= 3000/(1,73 x 380 x 0,85) = 5,4A.

Idm = 1,5 x Itt = 1,5 x 5,4 = 8,1A (với hệ số khởi động từ 1,2 – 1,5 lần Idm )

Với kết quả Idm trả về 8,1A. Ta lựa chọn dòng của relay nhiệt là 8A.

Reylay nhiệt là gì? Cách lựa chọn relay nhiệt LS

Tiêu chí phân loại relay nhiệt

Tùy theo các tiêu chí như: yêu cầu sử dụng, theo kết cấu hoặc theo phương thức đốt nóng. Ở đây tiêu chí mà Thiết bị điện LS là theo phương thức đốt nóng.

Ở phương thức đốt nóng được chia thành 3 loại: đốt nóng trực tiếp, đốt nóng hỗn hợp.

• Phương thức đốt nóng trực tiếp là cho dòng điện đi qua trực tiếp phiến kim loại kép. Ưu điểm của phương thức này là cấu tạo đơn giản, bên cạnh đó cũng có nhược điểm là khi thay đổi dòng điện định mức thì phiến kim loại cũng cần thay đổi do đó, phương thức này không được sử dụng phổ biến.
• Phương thức đốt nóng gián tiếp là cho dòng điện đi qua phần tử đốt nóng gián tiếp, ưu điểm là chỉ cần thay đổi phần tử đốt nóng khi thay đổi dòng điện, bên cạnh đó nếu như dòng tải quá lớn, phần tử đốt nóng bị cháy đứt klhi chưa truyền nhiệt đến phiến kim loại kép.
• Phương thức đốt nóng hỗn hợp: là phương thức đốt nóng kết hợp của đốt nóng trực tiếp và đốt nóng gián tiếp nên được đánh giá cao vì phương thức này hoạt động duy trì tính ổn định cao.
