Relay nhiệt là gì là câu hỏi thường gặp nhất ở những người không chuyên về mảng thiết bị điện. Relay nhiệt là khí cụ điện dùng để bảo vệ động cơ và mạch điện khỏi bị quá tải, thường được sử dụng kết hợp với contactor và khởi động từ.

Phiến kim loại (tạo thành từ 2 kim loại) chính là những thành phần quan trọng trong cấu tạo của một re lay nhiệt. Hoạt động của relay nhiệt dựa trên sự giãn nở của các phiến kim loại do tác động của dòng điện. Tấm kim loại thứ nhất có hệ số giãn nở bé (có chất liệu là Ni 36% và Fe là 64%), tấm thứ hai có hệ số giãn nở lớn hơn (chất liệu chủ yếu là đồng thau, thép crôm hoặc niken).

Người thợ thi công sử dụng phương pháp cán nóng để ghép 2 tấm kim loại này với nhau. Dưới tác động của nhiệt đốt nóng vào 2 tấm kim loại thì tấm có hệ số dãn nở lớn sẽ uốn về phía kim loại có hệ số dãn nở nhỏ. Có thể cho dòng điện đi bao quanh hoặc đi qua trực tiếp đều được. Độ uốn cong của phiến kim loại càng lớn thì chiều dài càng lớn và độ mài càng mỏng. Trong quá trình chế tạo nếu sử dụng một lực đẩy mạnh thì phiến kim loại sẽ có chiều rộng, độ dày hoặc ngắn theo đúng mục đích sử dụng.

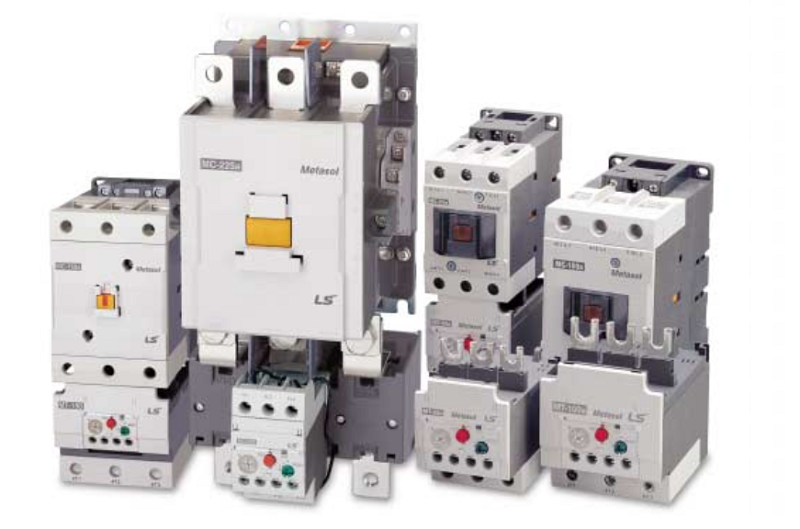

Relay nhiệt có tác dụng gì?

Tác dụng của relay nhiệt

Re lay nhiệt được lắp đặt trong hệ thống điện để thực hiện chức năng tự động đóng cắt tiếp điểm khi có dòng điện lớn tác động đến các thanh kim loại và làm cho chúng giãn nở. Khí cụ điện này sẽ bảo vệ quá tải thiết bị điện. Để tăng hiệu quả bảo vệ thì kết hợp khởi động từ và re lay nhiệt với nhau.

Trong hệ thống điện công nghiệp người ta thường sử dụng re lay nhiệt ở điện áp xoay chiều đến 500 V và mức tần số là 50Hz. Các loại re lay nhiệt mới thì Iđm đến 150A và điện áp một chiều tới 440V. Đặc điểm của relay nhiệt là không tác động ngay lập tức theo giá trị dòng điện vì nó cần phải mất một khoảng thời gian để phát nóng mới sinh ra quán tính nhiệt lớn. Relay nhiệt không có tác dụng bảo vệ ngắn mạch vì thời gian làm việc của relay nhiệt chỉ khoảng vài giây đến vài phút.
