Máy cắt hạ thế là gì? Tìm hiểu cấu tạo máy cắt hạ thế

Máy cắt hạ thế là gì?

Máy cắt hạ thế là thiết bị điện dùng trong đóng cắt và bảo vệ các tải trước sự cố như quá tải, ngắn mạch và được ứng dụng trong điện áp hạ thế. Máy cắt hạ thế còn được gọi là máy cắt không khí ACB, loại này có cấu tạo khá phực tạp, sản phẩm to, cồng kềnh. Do đó, về công tác bảo trì bảo dưỡng cũng đòi hỏi nghiêm ngặt.

Máy cắt hạ thế là gì? Tìm hiểu cấu tạo máy cắt hạ thế

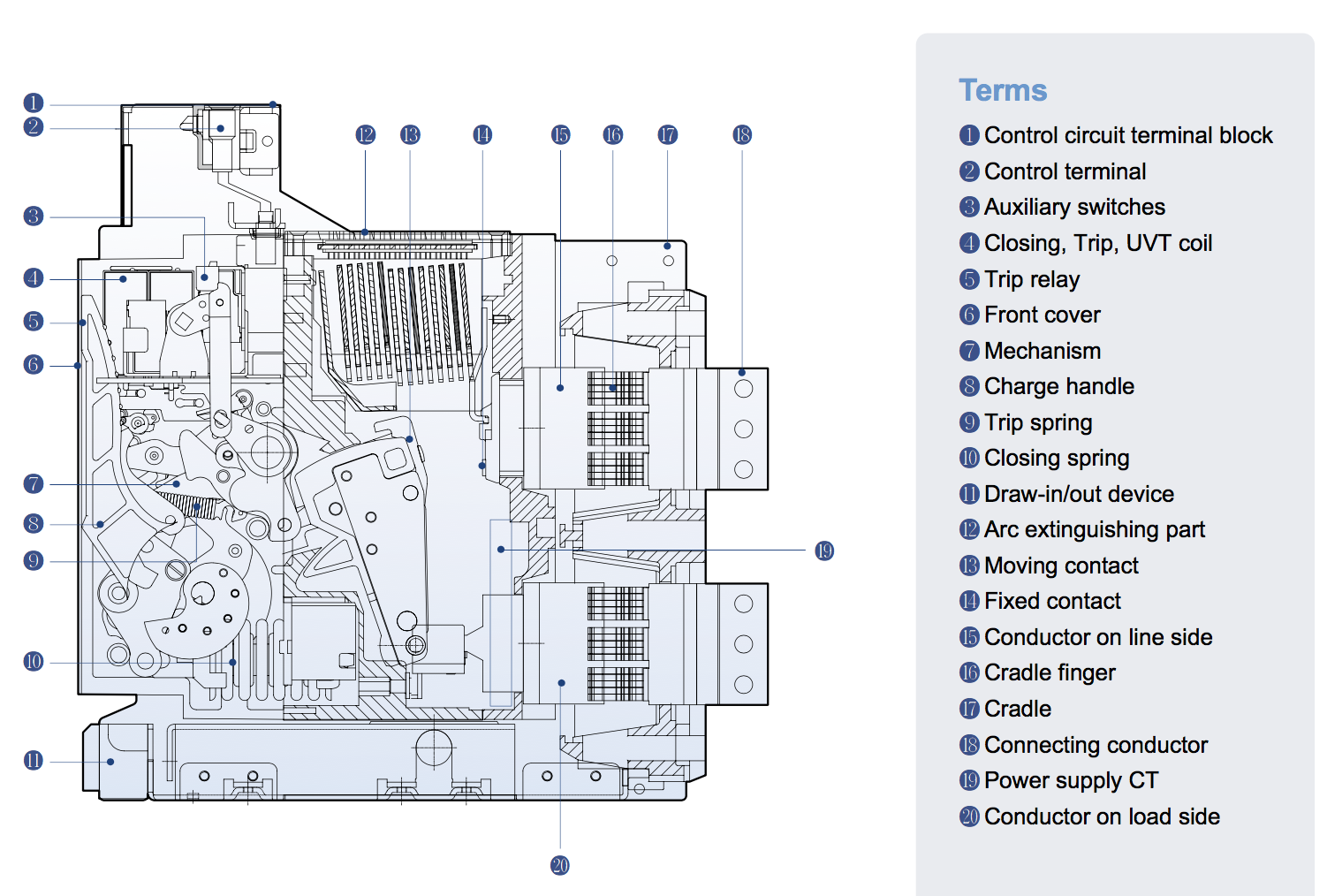

Cấu tạo của máy cắt hạ thế

Máy cắt hạ thế được cấu tạo bao gồm: tiếp điểm chính, móc nhảy, cầu nhảy, nam châm điện, bộ phận nhẩy điện, lưỡng kim, bộ phận gia nhiệt, nút nhấn cắt điện.

Trong đó:

• Hệ thống tiếp điểm được cấu tạo gồm tiếp điểm động, tiếp điểm tĩnh dây nối mềm và thanh cái tải dòng. Hệ thống tiếp điểm được chia thành các loại như: tiếp điểm kiểu đối đầu và tiếp điểm kiểu cắm.
• Bộ phận dập hồ quang: có cấu tạo bao gồm buồng dập hồ quang được chia thành nhiều ngăn hẹp làm nhiệm vụ khử ion.
• Bộ phận thao tác: bộ phận này chính là bộ phận thực hiện nhiệm vụ đóng ngắt, có thể được sử dụng bằng tay, tự động hoặc sử dụng điện từ khí tự động. Bộ phận này thực hiện thông qua cơ cấu thao tác được chia thành hai loại: đóng điện nằng trữ năng lượng hoặc không dùng trữ năng lượng.

+ Đối với trường hợp sử dụng phương pháp đóng điện bằng trữ năng thì không phụ thuộc vào lực tác động cũng như tốc độ do người sử dụng bỏ ra.

+ Trường hợp sử dụng phương pháp đóng điện không sử dụng trữ năng lượng thì tốc độ cũng như lực đóng phụ thuộc vào người sử dụng. Đối với phương pháp này cần người sử dụng có kinh nghiệm.

• Bộ phận cơ cấu nhảy tự: đây chính là mối liên kết giữa cơ cấu thao tác và cơ cấu của hệ thống tiếp điểm. Bộ phận này nằm ở vị trí đóng cắt máy. Trong trường hợp có lực tác động làm cơ cấu rơi vào trạng thái nhảy tự do thì vẫn có thể làm cho máy cắt điện hoạt động bởi các tiếp điểm được cấu tạo rời nhau.

Máy cắt hạ thế là gì? Tìm hiểu cấu tạo máy cắt hạ thế

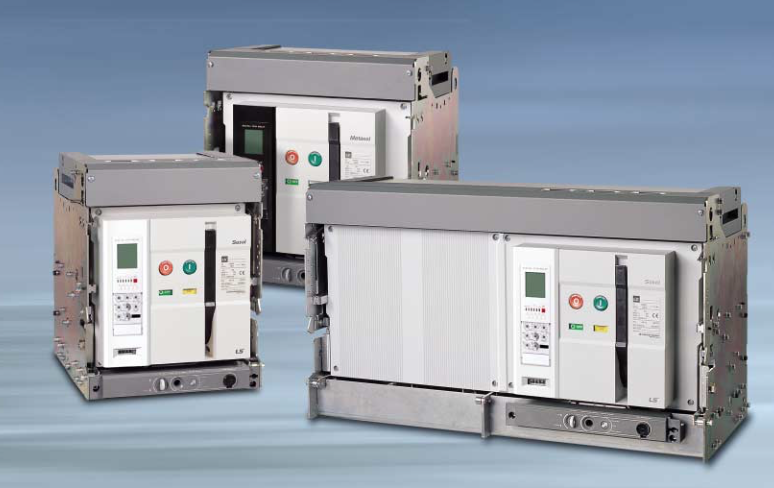

Tìm mua máy cắt hạ thế ACB LS tại đâu?
