Hướng dẫn sử dụng máy cắt điện không khí

Khái niệm máy cắt điện không khí

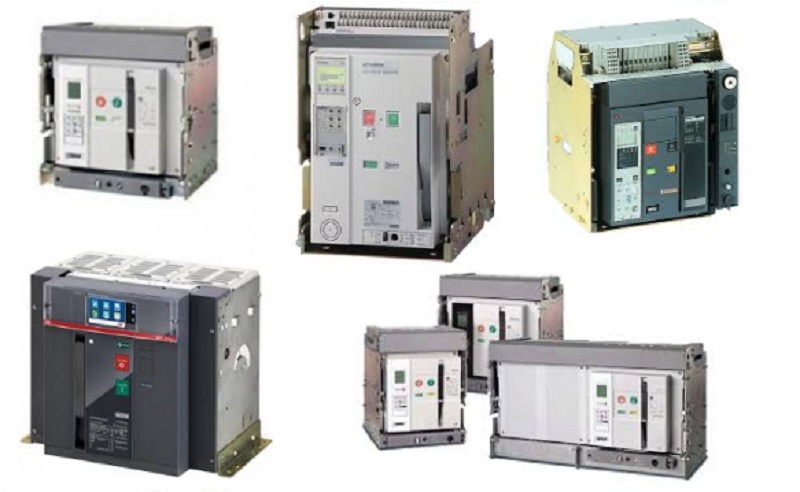

Máy cắt điện không khí được gọi tắt là ACB ( viết tắt của cụm từ Air Circuit Breaker). Đây là thiết bị được sử dụng để đóng cắt bảo vệ ngắn mạch và quá tải. Công nghệ sản xuất ACB có cấu tạo khá đơn giản nhưng vô cùng tinh tế, riêng có cấu trúc kết cấu thì khá phức tạp.

Hướng dẫn sử dụng máy cắt điện không khí

Sử dụng máy cắt điện không khí ACB luôn đòi hỏi công tác bảo trì và bảo dưỡng định kỳ vô cùng nghiêm ngặt. Buồng dập hồ quang được thiết kế theo kiểu khí nén kết hợp các tấm ngăn được làm bằng thủy tinh hữu cơ, các lá thép được xẻ rãnh như hình chữ V cùng các cuộn dây tạo từ trường để kéo dài hồ quang.

Cơ chế hoạt động của máy cắt điện không khí là sử dụng luồng không khí nén để thổi tắt hồ quang. So với máy cắt dầu thì máy cắt không khí không cần thời gian để tạo ra sản phẩm khí nên quá trình dập tắt hồ quang được diễn ra trong thời gian nhanh chóng và hoàn toàn phụ thuộc vào khả năng tác động nhanh của máy cắt.

Thời gian cắt trung bình của máy nằm trong khoảng từ 0,05 đến 0,07s, công suất cắt là 15.000 MVA. Máy cắt không khí có thể chế tạo kèm với bộ phận cách ly hoặc đôi khi không cần đến bộ phận này cũng vẫn được.

Sử dụng máy cắt không khí chỉ có một khuyết điểm duy nhất chính là đòi hỏi phải có hệ thống nén khí. Hệ thống này sẽ cấp dòng không khí nén đi vào ngăn dập hồ quang, áp suất của hệ thống lên đến 8 -20 atm để đưa vào kênh đóng cắt.

Dưới đây là sơ đồ hình ảnh nguyên tắc cấu tạo và điều khiến máy cắt điện không khí không có đầu cách ly.

Hướng dẫn sử dụng máy cắt điện không khí

Chú thích:

• a, Sơ đồ nguyên tắc cấu tạo
• b, cách thổi hồ quang khi cắt
• 1. Ngăn truyền động
• 2. Píttông truyền động
• 3 và 8. Đầu tiếp xúc tĩnh
• 4 và 9. Cực bắt dây
• 5. Đầu tiếp xúc trượt
• 6. Ngăn dập hồ quang
• 7. Đầu tiếp xúc động
• 10. Nắp quy lát
• 11. Lỗ thoát khí.
• 12. Nắp
• 13 và 14. Tiếp điểm phụ thuận và nghịch.

Ngăn dập hồ quang (6) được đặt ở phía trên, ngăn truyền động (1) đặt ở phía dưới của máy cắt không khí. Khí nén sẽ đi qua van K2 vào dập hồ quang, đẩy pít tông chuyển động (2) đi xuống phía dưới. Đầu tiếp xúc động (7) rời khỏi đầu đĩnh (8) làm xuất hiện hồ quang. Luồng khí mạch sẽ phụt qua lỗ của đầu (8), lên nắp quy lát (10) và được thoát ra ngoài thông qua lỗ (11) và làm tắt hồ quang điện.

Để đóng cắt hồ quang điện, ta mở van (1) đưa khí vào ngăn truyền động (1). Pít tông (2) đẩy lên trên và mạch điện được nối theo trình tự: cực (9) -> nắp (12) -> đầu tĩnh (8), đầu động (7) -> đầu trượt (5) -> đầu tĩnh (3) -> cực bắt dây (4). Tiếp điểm phụ (13) và (14) báo vị trí đóng/cắt của máy và ngắt dòng đưa vào cuộn cắt CC, cuộn đóng CĐ.
