Tìm hiểu về cấu tạo và đặc điểm của máy cắt hạ thế ACB LS

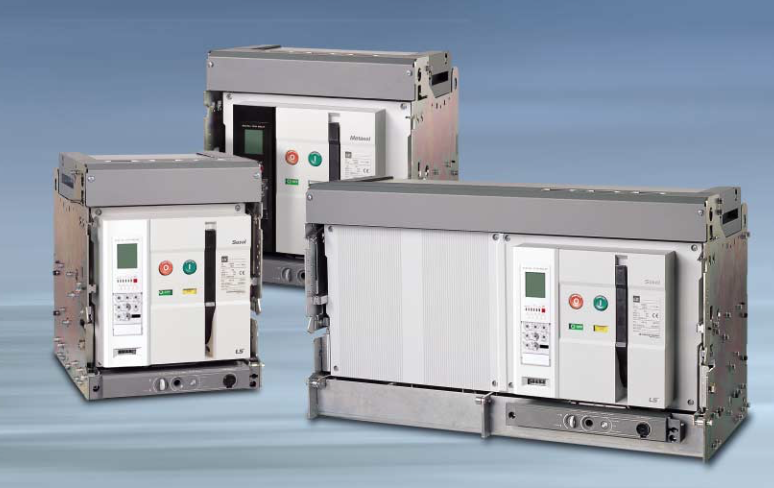

Máy cắt hạ thế ACB LS là khí cụ điện có chức năng đóng cắt điện tổng phía hạ áp tại trạm biến áp. ACB LS sử dụng cho dòng điện lớn do đó lực cắt dòng cũng lớn diễn ra trong thời gian nhanh dưới 0.02 giây.

Cấu tạo của ACB LS

Máy cắt hạ thế ACB LS được cấu tạo bao gồm các bộ phận chính sau:

• Bộ phận tiếp điểm: ACB LS thường sử dụng 2 tiếp điểm là tiếp điểm chính và hồ quang. Đối với ACB LS lớn thì có thêm tiếp điểm phụ. Các tiếp điểm này thường chế tạo từ hợp kim Ag –W hoặc Cu – W
• Bộ phận hộp hồ quang: bộ phận này là hộp được chia thành nhiều đoạn ngắn chứa hồ quang để dập tắt.
• Các móc bảo vệ: bộ phận móc bảo vệ được chia thành ba loại chính là móc bảo vệ dòng cực đại, móc bảo vệ kiểu rơ-le nhiệt và móc bảo vệ áp thấp. Trong đó:

Tìm hiểu về cấu tạo và ứng dụng của máy cắt hạ thế ACB LS

+ Móc bảo vệ dòng cực đại: Kết cấu này để bảo vệ thiết bị điện khỏi quá tải, tại đây đặc tính A-s của móc bảo vệ phải nằm dưới đặc tính A-s của thiết bị cần bảo vệ. Thiết bị cần bảo vệ được mắc nối tiếp với cuộn hút điện từ. Nếu xuất hiện dòng điện vượt quá giá trị cho phép tấm thép động bị hút, lò xo kéo cần bị động ra làm tiếp điểm hở và dòng điện bị ngắt.

+ Móc bảo vệ kiểu rơ le nhiệt

Kiểu này có kết cấu khá đơn giản gồm phần tử nung nóng mắc nối tiếp với mạch chính, lúc này dưới tác động giãn nở của tấm kim loại làm nhả móc và ngắt dòng điện.

+ Móc bảo vệ thấp áp

Ở kết cấu này được cấu tạo gồm cuộn hút mắc song song với mạch điện chính, khi điện áp thấp lực hút của cuộn hút yếu hơn lò xo tác động móc bị kéo lên làm lò xo kéo tiếp điểm hở, dòng điện bị cắt.

Đặc điểm của ACB LS

Máy cắt hạ thế ACB LS được ứng dụng để đóng cắt ở trạm biến áp hạ thế có thể đóng cắt bằng tay, qua vật dụng trung gian hoặc sử dụng thao tác điện từ, điện động.

ACB LS có thể được treo dễ dàng trên tường hoặc lắp vào khung giá với các bộ phận nhỏ gọn nằm gọn gàng trong khung. Bên cạnh đó máy cắt hạ thế có thể dễ dàng kết hợp cùng các thiết bị khác nhau nhờ đó máy cắt hạ thế có thể sử dụng làm máy cắt phân phối điện hoặc sử dụng trong bảo vệ động cơ.

Máy cắt hạ thế được sử dụng phân phối ở dòng điện xoay chiều lớn từ 200 – 4000A. Còn máy cắt hạ thế sử dụng cho dòng điện 1 chiều sử dụng dòng điện từ 600 – 6000A và được phân thành hai loại: loại nhảy nhanh và nhảy bình thường.

ACB LS dùng phương pháp khởi động trực tiếp nhằm bảo vệ được động cơ dị bộ lồng sóc. Ngược lại nếu dùng phương pháp khởi động gián tiếp sẽ giúp bảo vệ được động cơ cảm ứng roto dây cuốn và roto lồng sóc. Do đó, nếu dòng điện định mức lớn hơn 1000A thì máy cắt ACB LS sử dụng cơ cấu động cơ để bảo trì bảo dưỡng. Ngược lại sẽ sử dụng truyền động bằng cơ cấu động cơ để phục vụ cho công tác bảo trì.
