Tìm hiểu nguyên lý làm việc và thông số kĩ thuật của contactor LS

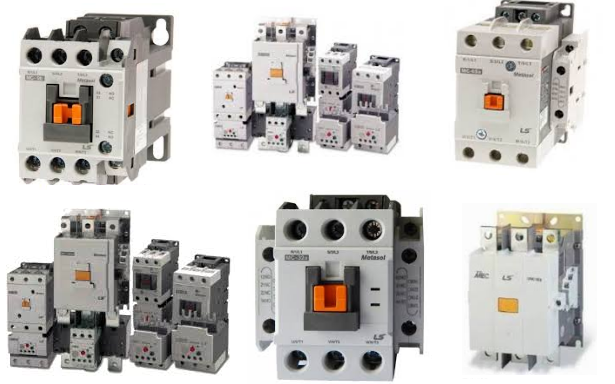

Contactor LS là thiết bị điện dùng để đóng cắt nguồn cấp điện cho tải. Contactor có tiếp điểm thường bằng nam châm điện, thủy lực hoặc khí nén nhờ đó nó có thể điều khiển từ xa, bằng tay thông qua nút bấm hoặc tự động.

Nguyên lý làm việc của contactor LS

Tìm hiểu nguyên lý làm việc và thông số kĩ thuật của contactor LS

Contactor LS được hoạt động dựa theo nguyên lý sau:

• Khi contactor chưa được cấp điện lúc này cuộn hút không có điện, lò so hồi vị làm nhiệm vụ kéo lõi thép động cách xa khỏi lõi thép tĩnh, các tiếp điểm chính, cặp tiếp điểm tường mở của tiếp điểm phụ ở trạng thái mở, cặp tiếp điểm thường đóng của tiếp điểm phụ ở trạng thái đóng.
• Khi nguồn điện được cấp cho contactor LS, tức là cuộn hút nhận được dòng điện và sinh ra từ thông móc vòng qua cả hai lõi thép lúc này mạch từ được khép kín. Ở trạng thái hoạt động bình thường chiều và trị số của từ thông sẽ biến thiên theo chiều và trị số của dòng điện sinh ra nó. Khi gặp sự cố, hoặc có hiện tượng bất thường từ thông đi qua bề mặt tiếp xúc của hai lõi thép là cùng chiều nên sẽ tạo thành ở hai bề mặt này hai cực trái dấu của nam châm điện N-S làm lõi thép động bị hút về phía lõi thép tĩnh làm tiếp điểm chính và tiếp điểm phụ đang mở đóng lại, tiếp điểm phụ còn lại đang ở trạng thái đóng mở ra. Khi điện bị cắt các bộ phận trở về vị trí như ban đầu .

Thông số kĩ thuật của contactor LS

Tìm hiểu nguyên lý làm việc và thông số kĩ thuật của contactor LS

• Ui: là điện áp định mức chịu được khi làm việc của contactor LS
• Uimp: là định mức điện áp xung – khả năng chịu được điện áp xung của contactor
• Ue: là giải điện áp
• Icu: là dòng ngắn mạch mà contactor chịu được trong vòng 1 giây.
• In: là dòng điện chạy qua tiếp điểm chính của contactor khi làm việc
• Uax: điện áp cuộn hút thường là 110V hoặc 220V.

Cách chọn contactor LS

Để chọn được contactor phù hợp ta cần tính toán để chọn công suất phù hợp với tải cả về kích thước lẫn tính năng sử dụng. Nên lựa chọn dòng contactor cao hơn dòng tải để đảm bảo tải làm việc lâu dài nhưng cũng không nên cao quá sẽ làm tăng chi phí cũng như contactor không hoạt động đúng chức năng.

Ngày nay, để người dùng dễ dàng lựa chọn loại contactor phù hợp, LS đã hỗ trợ sẵn việc chọn contactor với công suất động cơ ngay trên từng sản phẩm. Tuy nhiên trong một số trường hợp đặc biệt vẫn cần tính toán để lựa chọn được loại contactor phù hợp nhất.
