Contactor là gì? Cấu tạo của contactor?

Contactor là gì?

Contactor là một loại khí cụ điện có tác dụng điều khiển việc đóng ngắt, đảo chiều và bảo vệ quá tải từ xa. Contactor điện đơn thường được sử dụng để đóng – ngắt động cơ điện, còn contactor điện kép được sử dụng để thay đổi chiều quay của động cơ cho nên nó còn được gọi là contactor đảo chiều. Khi contactor được kết hợp với cầu chì thì nó còn thực hiện được cả chức năng bảo vệ ngắn mạch. Contactor thường được kết hợp với rơ le nhiệt để phát huy tốt nhất chức năng bảo vệ động cơ điện và hệ thống mạch điện.

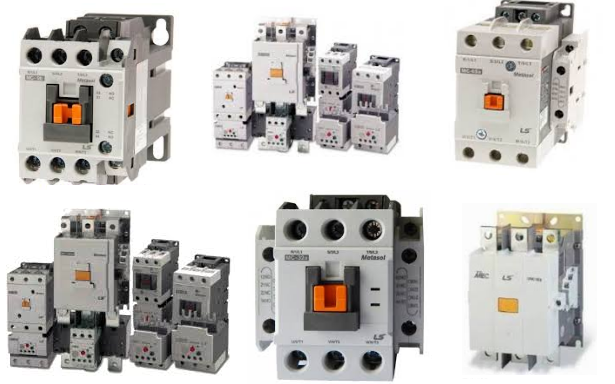

Contactor là gì? Cấu tạo của contactor?

Cấu tạo của contactor

Trong các công trình xây dựng thì contactor đơn là loại được ứng dụng nhiều nhất. Cấu tạo của contactor đơn như sau:

Cuộn hút tạo lực hút nam châm (thông thường khởi động từ đi kèm các máy công nghiệp cũ nhập khẩu của Nhật Bản thì dòng điện định mức của cuộn hút là 200V/220V). Lõi thép từ tính: gồm lõi thép cố định và lõi thép đi động, lõi thép nam châm có thể có dạng EE, EI hoặc CI Lò xo phản lực có tác dụng đẩy phần lõi thép di động về vị trí ban đầu. Tiếp điểm (thường đóng và thường mở). Các tiếp điểm này có cấu tạo bằng đồng và được tráng bạc Hệ thống dập hồ quang điện gồm nhiều vách ngăn bằng kim loại đặt cạnh bên 2 tiếp điểm tiếp xúc nhau , nhất là các tiếp điểm chính của khởi động từ.

Trong các máy công nghiệp, luôn sử dụng khởi động từ đơn cho việc đóng ngắt động cơ 3 pha của máy. Thông thường, người ta thường lắp thêm rơ le nhiệt (bảo vệ nhiệt) cho khởi động từ. Khởi động từ và relay nhiệt LS cùng rơ le áp kết hợp với nhau thì sẽ tạo thành một mạch điều khiển cơ bản cho máy.

Đối với các loại máy cũ nhập khẩu Nhật Bản, khởi động từ kèm theo sử dụng cuộn hút có điện áp định mức là 200V/220V. Vì vậy luôn phải sử dụng một dây tiếp đất (dây mát) để nối với 1 cực của cuộn hút.

Phân loại contactor

Để phân loại contactor có rất nhiều cách, mỗi cách lại dựa trên những yếu tố khác nhau như sau:

• Điện áp định mức của cuộn dây hút: 36V, 127V, 220V, 380V, 500V.
• Kết cấu bảo vệ của contactor có tác dụng chống lại những tác động từ môi trường xung quanh: contactor hở, contactor bảo vệ, contactor chống bụi, contactor chống nước, contactor chống nổ…
• Khả năng làm biến đổi chiều quay động cơ điện: contactor đảo chiều quay và contactor không đảo chiều quay
• Số lượng và loại tiếp điểm: contactor thường mở và contactor thường đóng.
