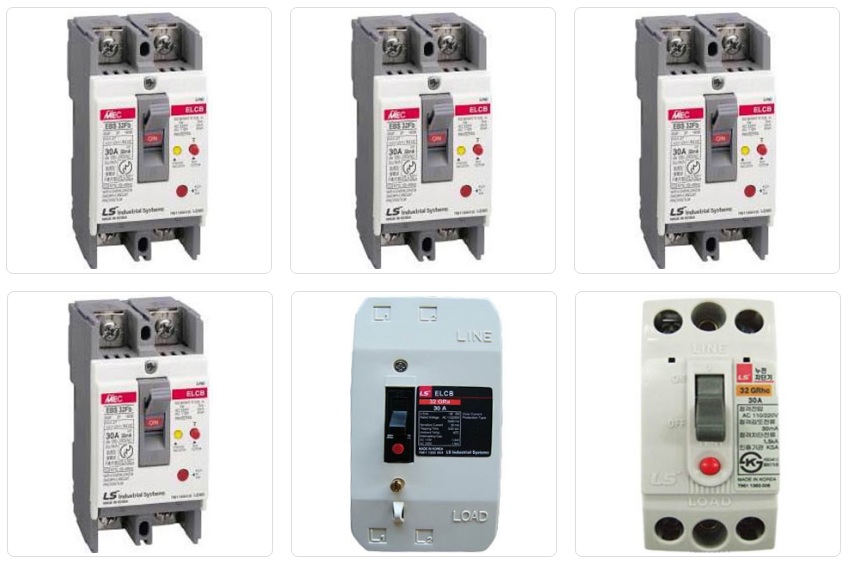

Aptomat chống giật ELCB có nguyên lý hoạt động như thế nào?

Aptomat chống giật ELCB làm nhiệm vụ tự ngắt dòng điện khi xuất hiện dòng dò vượt quá giới hạn an toàn hat có người bị điện giật.  Vậy aptomat chống giật có nguyên lý hoạt động như thế nào?

Nguyên lý hoạt động của aptomat chống giật ELCB

Nguyên lý hoạt động của aptomat chống giật ELCB 1 pha

• Aptomat chống giật ELCB 1 pha hoạt động dựa theo nguyên tắc so sánh dòng điện giữa dây nóng và dây nguội, nếu có sự chênh lệch lớn sẽ tự động ngắt dòng điện.
• Dây nóng và dây nguội cùngđi quá biến dòng có lõi sắt hình xuyến ZTC, biến dòng này là biến thế lõi xuyến thông thường được cấu tạo với 1 cuộn sơ cấp 1 vòng dây và cuộn thứ cấp vài chục vòng dây, thường biến thế này chỉ to bằng chiếc nhẫn. Aptomat hoạt động theo nguyên lý dòng điện đi ra từ dây nóng và về dây mát hoặc ngược lại, tức là từ trường biến thiên chúng sinh ra trong lõi sắt của biến dòng là ngược chiều nhau. Nếu 2 dòng điện này bằng nhau, 2 từ trường biến thiên sẽ tiệu tiêu lẫn nhau là điện áp ra cuộn thứ cấp biến dòng = 0. Nếu điện áp 2 dòng điện có sự chệnh lệch lớn tức là dòng điện trên 2 dây khác nhau, lúc này xuất hiện dòng dò và từ trường biến thiên sinh ra trong lõi sắt khác nhau sẽ xuất hiện dòng điện cảm ứng thứ cấp của biến dòng, dòng điện này sẽ được đưa vào IC để kiểm tra xem có vượt ngưỡng cho phép không. Nếu lớn hơn ngưỡng cho phép IC sẽ cấp điện cho triac cấp điện cho cuộn hút của aptomat để ngắt điện khỏi tải, đồng thời ngắt mạch điều khiển của aptomat.

Nguyên lý hoạt động của aptomat chống giật 3 pha ELCB

                                                            Nguyên lý hoạt động của aptomat chống giật 3 pha ELCB

• Aptomat chống giật ELCB 3 pha hoạt động dựa theo nguyên tắc dòng điện chạy qua 3 dây pha, nếu dòng này có độ chênh lệch vượt quá giới hạn cho phép thì ELCB sẽ tự động ngắt điện khỏi tải.
• Nguyên lý hoạt động của aptomat chống giật 3 pha ELCB tương tự như đối với aptomat 1 pha với 3 dây pha đi qua tâm biến dòng

Ứng dụng của aptomat chống giật ELCB

• Thường được sử dụng mắc ở cầu dao tổng để chống dòng rò, bảo vệ hệ thống điện cho gia đình.
• Hoặc lắp aptomat chống giật ELCB ở bình nước nóng lạnh, ở những nơi cần có độ an toàn về điện cao hay nơi dễ bị rò điện.

Một số lưu ý khi sử dụng aptomat chống giật ELCB

• Không nên lắp đặt ELCB ở nơi ẩm ướt, nếu là lắp cho bình nóng lạnh ở trong phòng tắm thì nên đặt aptomat ở ngoài cửa phòng.
• ELCB phải được kiểm tra thường xuyên.
• Khi lắp đặt ELCB cần lưu ý phía trên là điện vào, dưới và điện áp ra tải không được đấu ngược hai dòng này sẽ gây ra chết aptomat khi xuất hiện dòng rò.
• Nên sử dụng những thương hiệu sản xuất ELCB uy tín như Thiết bị điện LS để đảm bảo an toàn cũng như mang lại lợi ích kinh tế lớn nhất cho người sử dụng.
